       前言


我司作为《东莞市城市轨道交通2号线三期工程交椅湾西站工点设计》项目的设计单位,于2022年底完成了初步设计工作,获得了业主的一致好评。该项目主要包括了东莞市城市轨道交通2号线三期工程交椅湾西站的初步设计和施工图设计及其设计相关的全过程服务工作。



01
东莞轨道交通构建“内聚外联”轨道交通网


东莞市城市轨道交通2号线为东莞市首条开通的城市轨道线路,全长57.1公里,设站24座,分为三期建设,一、二期已开通运营,三期正在建设中。2号线途经石龙、茶山、东城区、南城区、厚街、虎门和滨海湾新区7个镇区,是东莞市轨道交通网络中的市域骨干线。“内聚”:对内串联西部城镇密集带,加强城区与厚街、虎门、长安之间的联系,为沿线城镇提供便捷的交通服务;“外联”:对外与珠三角区域轨道交通枢纽衔接,支持东莞与广州、深圳和香港的区域合作。

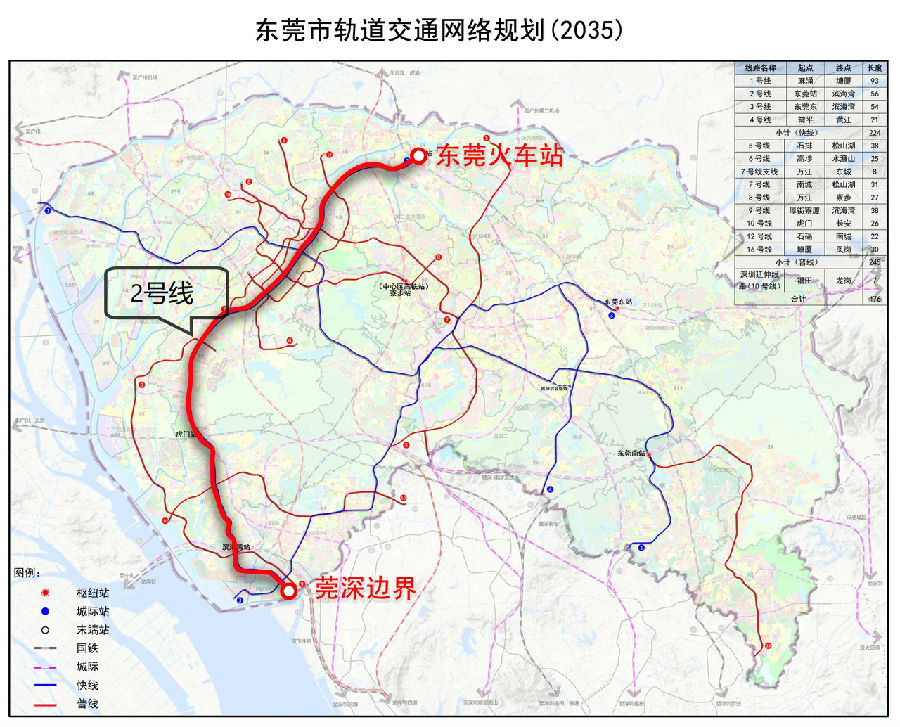

东莞市轨道交通网络规划

2号线三期工程自虎门北站→虎门大道站→虎门金捷路站→虎门光明路站→滨海湾站→青创城站→港澳码头站→交椅湾西站→交椅湾站,线路全长17.1km,设9座站,平均站间距1.95km,全部为地下站(如下图2所示),设滨海湾停车场1处,新建1座滨海湾主变电所。

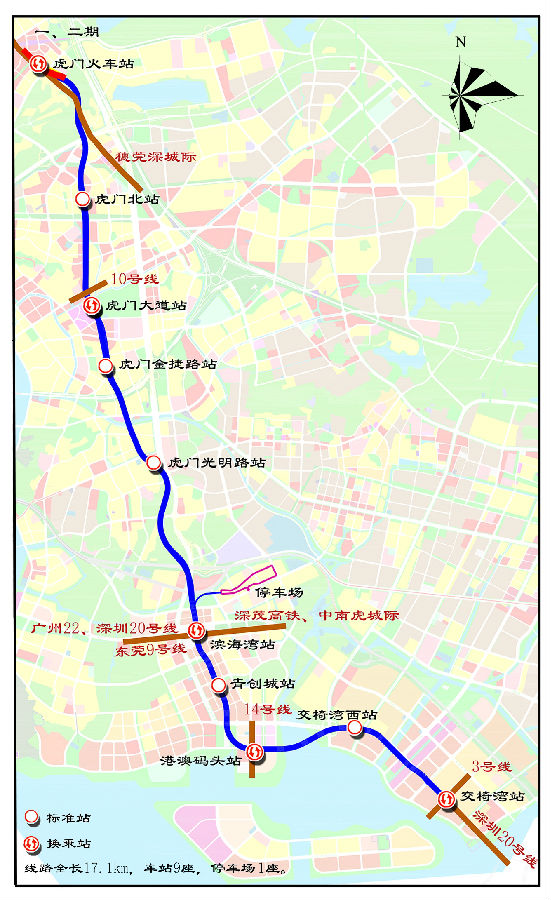

东莞市轨道交通2号线三期

2022年3月,东莞市“十四五”规划和2035远景目标纲要正式公布,《东莞市综合交通运输体系发展“十四五”规划》指出,“十四五”期间谋划交通类项目一共166个,项目总投资约4516亿元,其中,轨道交通建设项目总投资约1994亿元,2号线三期工程总投资143亿元。


轨道交通建设项目

2号线三期工程作为东莞市十四五期间拟建设的轨道交通项目之一,投资占比大,政府部门、各界市民、轨道公司对地铁设计与建设情况关注度、期望值高。

02
交椅湾西站工点设计项目概况及特点


交椅湾西站是2号线三期工程自虎门火车北站起的第8座车站,位于滨海湾大道和振海路交叉路口,沿滨海湾大道呈东西走向布置。

交椅湾西站的西北侧为OPPO智能制造中心产业项目,东北侧为小天才智能科技中心产业项目,周边规划以商业、住宅及绿化用地为主,共设置4个出入口,2组风亭,总建筑面积约为1.38万平方米。

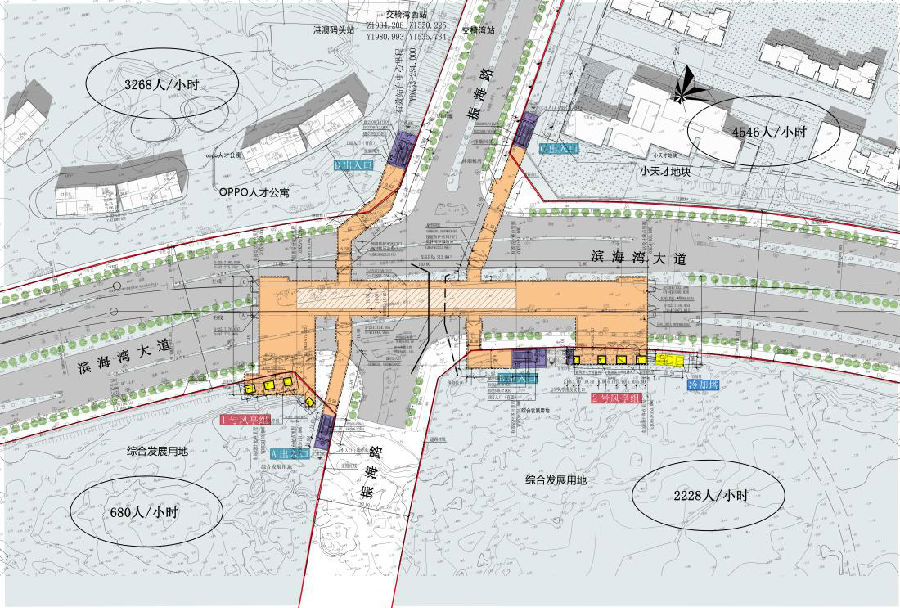

交椅湾西站总平图

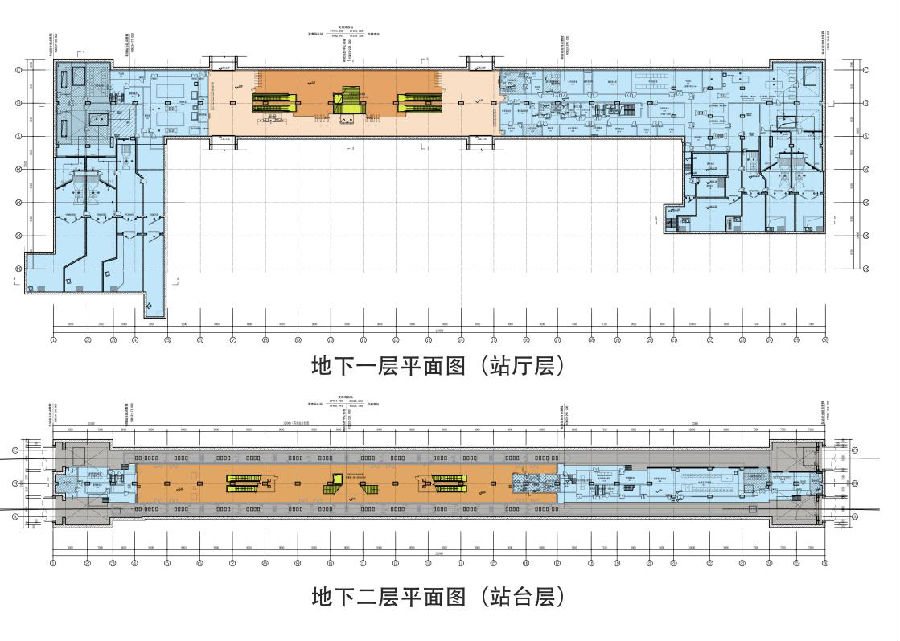

车站为地下二层12m车站,地下一层为站厅层,地下二层为站台层,站台宽11m。轨道埋深11.22m,车站中心里程顶板覆土3.56m。

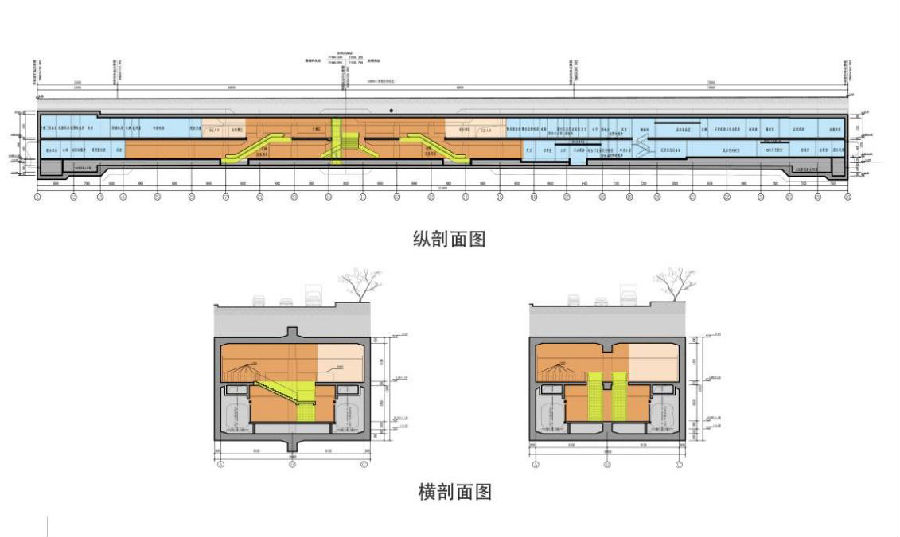

交椅湾西站剖面图

目前交椅湾西站已完成主体招标设计正式稿,进入施工图阶段,各专业正紧密配合并完成一系列工作。

03
结语

该项目实现了两个“首次”:我司首次作为民企设计院参与轨道交通主体工程设计我司轨道交通设计院首个地铁车站工程设计项目每一个首次,都是一次新的突破和尝试,对进一步扩大我司业务领域、拓展城轨市场份额、提升综合技术水平等具有重大意义。
下一步,项目团队将与业主持续深化合作,重点推进交椅湾西站的建筑、结构、防水、通风空调、动力照明、给排水及消防、综合管线、装修、人防、BIM等专业的施工图设计,推动项目组织和实施,助力推进东莞市轨道交通发展构建新格局。



项目信息:
项目地点:广东省 • 东莞市
委托方:中铁二院工程集团有限责任公司
设计单位:深圳市新城市规划建筑设计股份有限公司
设计范围:东莞市城市轨道交通2号线三期工程交椅湾西站全过程设计
设计时间:2022年2027
